فروپاشی پیشرونده در ساختمانها چیست؟
فروپاشی پیشرونده (Progressive Collapse) به حالتی از خرابی سازهای گفته میشود که در آن یک آسیب یا شکست موضعی در یک عضو اصلی سازه موجب بازتوزیع نیروها و در صورت ناکافی بودن ظرفیت اعضای باقیمانده، گسترش خرابی به بخشهای دیگر ساختمان میشود.
ویژگی مهم این پدیده آن است که ابعاد خرابی نهایی میتواند بهطور نامتناسبی بزرگتر از آسیب اولیه باشد. به همین دلیل، موضوع فروپاشی پیشرونده ارتباط مستقیمی با مفهوم Robustness یا تابآوری و پایداری سیستم سازهای در برابر خرابی موضعی دارد.
به بیان ساده، اگر یک ستون از ساختمان از مدار باربری خارج شود، مسئله اصلی فقط ظرفیت همان ستون نیست؛ بلکه باید بررسی شود که بارهای قبلاً منتقلشده توسط آن ستون چگونه در سازه بازتوزیع میشوند.
تفاوت خرابی موضعی و فروپاشی پیشرونده
در یک ساختمان معمولی، خرابی یک عضو الزاماً به معنای فروپاشی کل ساختمان نیست.
برای مثال، در صورت حذف یک ستون اگر اعضای باقیمانده ظرفیت و شکلپذیری کافی داشته باشند، سازه میتواند خود را با شرایط جدید تطبیق دهد.
اما اگر این ظرفیت وجود نداشته باشد، توانایی سازه برای جلوگیری از گسترش خرابی یکی از مهمترین موضوعات در ارزیابی فروپاشی پیشرونده است.

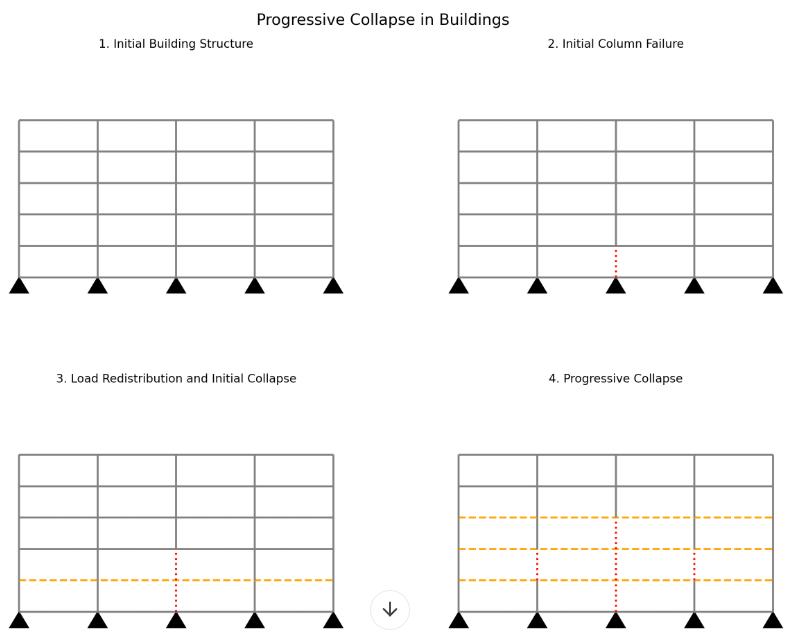

مکانیزم ایجاد فروپاشی پیشرونده
برای درک رفتار سازه، میتوان فرآیند را در چند مرحله بررسی کرد.
مرحله اول: ایجاد آسیب اولیه
یک رویداد غیرعادی یا شرایط بحرانی موجب آسیب یا از دست رفتن یک عضو باربر میشود.
این عضو میتواند، بسته به شرایط ساختمان، یک ستون، تیر، دیوار باربر یا عضو دیگری باشد.
مرحله دوم: بازتوزیع بار
پس از حذف عضو، بارهای ثقلی که قبلاً توسط آن عضو تحمل میشدند باید از مسیرهای دیگری منتقل شوند.
در این مرحله، نیروهای داخلی اعضای اطراف افزایش پیدا میکنند.
مرحله سوم: فعال شدن مسیر بار جایگزین
سازه تلاش میکند از طریق اعضای مجاور یک Alternate Load Path (ALP) ایجاد کند.
این مفهوم یکی از پایههای اصلی روشهای ارزیابی فروپاشی پیشرونده است. در رویکرد مسیر بار جایگزین، عملکرد سازه پس از حذف یک عضو باربر بررسی میشود تا مشخص شود آیا سیستم میتواند بار را از مسیرهای دیگری منتقل کند یا خیر.
مرحله چهارم: ایجاد تغییرشکلهای بزرگ
اگر مسیرهای اولیه باربری برای تحمل تقاضای جدید کافی نباشند، اعضای سازهای وارد محدوده غیرخطی میشوند.
در این مرحله ممکن است:
- مفاصل پلاستیک تشکیل شوند؛
- سختی مؤثر اعضا کاهش پیدا کند؛
- تغییرمکان قائم افزایش یابد؛
- نیروهای محوری اعضا تغییر کنند؛
- مکانیزمهای جدید انتقال بار فعال شوند.
مرحله پنجم: گسترش یا توقف خرابی
در نهایت، دو حالت کلی ممکن است رخ دهد:
ظرفیت مسیرهای جایگزین ≥ تقاضای ایجادشده
خرابی موضعی کنترل میشود.
یا:
ظرفیت مسیرهای جایگزین < تقاضای ایجادشده
احتمال گسترش خرابی افزایش مییابد.
مسیر بار جایگزین؛ مهمترین مفهوم در ارزیابی فروپاشی
یکی از مهمترین سؤالات در ارزیابی فروپاشی پیشرونده این است:
اگر یک عضو اصلی سازه حذف شود، بار آن از چه مسیری منتقل خواهد شد؟
برای مثال، در یک قاب بتنآرمه، بار ممکن است ابتدا از طریق رفتار خمشی تیرها منتقل شود. با افزایش تغییرشکل، مکانیزمهای دیگری مانند رفتار غشایی دال نیز میتوانند در انتقال بار مشارکت کنند.
بنابراین، رفتار سازه پس از حذف ستون الزاماً مشابه رفتار عادی آن تحت بارهای ثقلی نیست.
نقش تیرها در مقاومت در برابر فروپاشی پیشرونده
تیرهای مجاور عضو حذفشده معمولاً اولین اعضایی هستند که با افزایش تقاضا مواجه میشوند.
در مراحل اولیه، رفتار خمشی تیر میتواند در انتقال بار نقش داشته باشد.
اما با افزایش تغییرشکل، رفتار سازه پیچیدهتر میشود.
در تغییرشکلهای بزرگ، نیروی کششی در تیر میتواند افزایش پیدا کند و تیر بهصورت یک مکانیزم کششی شبیه زنجیر در انتقال بار مشارکت کند.
نقش دال و Membrane Action
در ساختمانهای بتنآرمه، دالها نیز میتوانند نقش مهمی در بازتوزیع نیروها داشته باشند.
با افزایش تغییرشکل، نیروهای درونصفحهای در دال میتوانند ایجاد شوند و به انتقال بار به نواحی سالمتر کمک کنند.
به همین دلیل، تحلیل یک ساختمان بتنآرمه فقط با بررسی قابهای تیر و ستون ممکن است تمام ظرفیت بالقوه سیستم را نشان ندهد.
در ارزیابی دقیقتر، رفتار:
دال + تیر + ستون + اتصال
باید بهصورت یک سیستم یکپارچه بررسی شود.
عوامل مؤثر بر مقاومت ساختمان در برابر فروپاشی پیشرونده
۱. افزونگی سازهای (Redundancy)
هرچه سیستم سازهای مسیرهای انتقال بار بیشتری داشته باشد، امکان بازتوزیع بار پس از حذف یک عضو افزایش مییابد.
۲. شکلپذیری (Ductility)
اعضای شکلپذیر میتوانند قبل از شکست، تغییرشکلهای بیشتری را تحمل کنند و فرصت بیشتری برای فعال شدن مکانیزمهای جایگزین فراهم کنند.
۳. پیوستگی (Continuity)
پیوستگی مناسب بین اعضا، بهویژه در اتصالات، برای انتقال نیرو پس از حذف یک عضو بسیار مهم است.
۴. ظرفیت اتصالات
حتی اگر تیرها ظرفیت مناسبی داشته باشند، ضعف اتصال میتواند باعث جداشدگی اعضا و از بین رفتن مسیر انتقال بار شود.
۵. مقاومت اعضای مجاور
حذف یک ستون میتواند تقاضای محوری و خمشی ستونهای مجاور را افزایش دهد. بنابراین ارزیابی نباید تنها روی عضو حذفشده متمرکز باشد.
۶. هندسه و نامنظمی ساختمان
آرایش ستونها، دهانهها، ارتفاع ساختمان و نامنظمی هندسی میتوانند مسیرهای انتقال بار را تغییر دهند.
۷. نوع سیستم سازهای
رفتار قاب خمشی، قاب مهاربندیشده و سیستمهای بتنآرمه دارای تفاوتهای قابل توجهی در بازتوزیع نیرو پس از حذف عضو هستند.
سناریوهای حذف ستون در ارزیابی فروپاشی پیشرونده
یکی از روشهای رایج، بررسی پاسخ ساختمان پس از حذف فرضی یک عضو باربر است.
موقعیت ستون حذفشده میتواند شامل:
- ستون داخلی (Interior Column)
- ستون کناری (Exterior Column)
- ستون گوشه (Corner Column)
باشد.
انتخاب محل حذف ستون اهمیت زیادی دارد؛ زیرا تعداد و هندسه مسیرهای بار جایگزین در این حالتها یکسان نیست.
برای مثال، حذف یک ستون داخلی معمولاً شرایط متفاوتی نسبت به حذف یک ستون گوشه ایجاد میکند.
روشهای تحلیل فروپاشی پیشرونده
سه رویکرد اصلی را میتوان برای ارزیابی پاسخ سازه مورد بررسی قرار داد.
تحلیل استاتیکی خطی
در این روش، رفتار سازه با فرض رفتار خطی بررسی میشود.
مزیت آن سادگی نسبی است؛ اما محدودیت مهم آن این است که:
- تشکیل مفاصل پلاستیک
- تغییر سختی
- تغییرشکلهای بزرگ
- رفتار پس از تسلیم
- Catenary Action
را نمیتواند بهصورت کامل نشان دهد.
تحلیل استاتیکی غیرخطی
در Nonlinear Static Analysis، رفتار غیرخطی اعضا در مدل وارد میشود.
در این روش میتوان مواردی مانند:
- تشکیل مفاصل پلاستیک
- افزایش تغییرمکان
- کاهش سختی
- بازتوزیع نیرو
- ایجاد مکانیزمهای مقاومتی
را بررسی کرد.
برای ساختمانهای موجود، این نوع تحلیل میتواند اطلاعات بسیار بیشتری نسبت به تحلیل خطی درباره ظرفیت تغییرشکل سازه ارائه کند.
تحلیل دینامیکی غیرخطی
حذف واقعی یک ستون یک فرآیند ناگهانی است؛ بنابراین پاسخ سازه میتواند دارای ماهیت دینامیکی باشد.
در Nonlinear Dynamic Analysis، حذف عضو و پاسخ زمانی سازه مدل میشود.
این روش امکان بررسی مواردی مانند:
- اثرات دینامیکی حذف ناگهانی ستون
- پاسخ زمانی سازه
- تغییرمکانهای لحظهای
- تشکیل و گسترش مکانیزمهای غیرخطی
را فراهم میکند.
مطالعات پژوهشی نیز تأکید میکنند که انتخاب روش تحلیل باید با مکانیزم خرابی، نوع سازه و رویداد آغازگر متناسب باشد.
استانداردها و دستورالعملهای مرتبط
در حوزه فروپاشی پیشرونده و Disproportionate Collapse، استانداردها و دستورالعملهای مختلفی وجود دارند.
در حال حاضر ASCE/SEI 76-23، Standard for Mitigation of Disproportionate Collapse Potential in Buildings and Other Structures بهعنوان یک استاندارد اختصاصی برای کاهش پتانسیل فروپاشی نامتناسب مطرح است و موضوعاتی مانند برنامهریزی، ارزیابی، تحلیل، طراحی و جزئیات اجرایی را پوشش میدهد.
همچنین دستورالعملهای GSA Alternate Path Analysis and Design Guidelines رویکرد مسیر بار جایگزین را برای ارزیابی مقاومت در برابر فروپاشی پیشرونده تشریح میکنند. نسخه منتشرشده توسط GSA دارای بازنگری سال ۲۰۱۶ است.
ارزیابی فروپاشی پیشرونده در ساختمانهای موجود
برای یک ساختمان موجود، ارزیابی میتواند به شکل یک فرآیند مرحلهای انجام شود:
جمعآوری اطلاعات ساختمان
↓
بررسی نقشهها و جزئیات اجرایی
↓
شناسایی اعضای اصلی باربر
↓
ارزیابی ظرفیت اعضا و اتصالات
↓
تعریف سناریوهای حذف عضو
↓
مدلسازی سازه
↓
تحلیل پاسخ پس از حذف عضو
↓
بررسی تغییرمکانها و نیروهای داخلی
↓
بررسی ظرفیت و معیارهای پذیرش
↓
شناسایی مکانیزمهای بحرانی
↓
ارائه راهکار مقاومسازی
مقاومسازی ساختمان در برابر فروپاشی پیشرونده
مقاومسازی نباید صرفاً با هدف افزایش مقاومت یک عضو انجام شود.
ابتدا باید مشخص شود مکانیزم اصلی ضعف ساختمان چیست.
بسته به نتایج تحلیل، راهکارهایی مانند موارد زیر میتوانند مورد بررسی قرار گیرند:
تقویت ستونها
افزایش ظرفیت محوری، خمشی یا برشی ستونهای بحرانی.
تقویت تیرها
افزایش ظرفیت خمشی یا برشی تیرهایی که در مسیر بار جایگزین قرار میگیرند.
تقویت اتصالات
بهبود ظرفیت و شکلپذیری اتصال تیر–ستون برای جلوگیری از جداشدگی اعضا.
ژاکت بتنی یا فولادی
در اعضای بتنآرمه یا فولادی، بسته به مکانیزم ضعف، میتوان از سیستمهای ژاکت استفاده کرد.
FRP
در برخی شرایط، استفاده از کامپوزیتهای FRP میتواند برای افزایش ظرفیت اعضای بتنآرمه مورد بررسی قرار گیرد.
بهبود پیوستگی و مسیر بار
در برخی موارد، راهکار اصلی ممکن است افزایش ظرفیت یک عضو نباشد، بلکه بهبود مسیر انتقال نیرو و افزایش یکپارچگی سیستم باشد.
مطالعات مروری در حوزه مقاومسازی نیز تأکید دارند که انتخاب روش تقویت باید با نوع مکانیزم فروپاشی، توپولوژی سازه و تعامل میان اعضا مرتبط باشد.
آیا هر ساختمان نیاز به ارزیابی فروپاشی پیشرونده دارد؟
خیر. ارزیابی این پدیده باید بر اساس اهمیت ساختمان، الزامات پروژه، سیستم سازهای، سطح خطر و ضوابط مورد استفاده تعیین شود.
از طرف دیگر، نباید تصور کرد که تنها ساختمانهای بسیار بلند در معرض این مسئله هستند. مطالعات فروپاشی پیشرونده طیف مختلفی از سازههای بتنآرمه و فولادی را بررسی کردهاند و موضوع Robustness به توانایی سیستم برای تحمل آسیب موضعی بدون گسترش نامتناسب خرابی مربوط است.
جمعبندی
فروپاشی پیشرونده را نمیتوان صرفاً بهعنوان شکست یک ستون در نظر گرفت. مسئله اصلی، رفتار کل سیستم پس از وقوع یک خرابی موضعی است.
سه مفهوم در این زمینه اهمیت ویژهای دارند:
۱. Robustness — پایداری و یکپارچگی سیستم
۲. Alternate Load Path — مسیر بار جایگزین
۳. Ductility — توانایی تحمل تغییرشکل قبل از شکست
در یک ارزیابی مهندسی، باید مشخص شود که پس از حذف یک عضو اصلی، نیروها چگونه در سازه بازتوزیع میشوند، چه اعضایی وارد محدوده غیرخطی میشوند، آیا مسیرهای بار جایگزین فعال میشوند و آیا ظرفیت اعضای باقیمانده برای جلوگیری از گسترش خرابی کافی است.
به همین دلیل، تحلیل غیرخطی، بررسی اتصالات، ارزیابی تغییرشکلها و شناخت مکانیزمهای انتقال بار نقش مهمی در ارزیابی دقیق ساختمانهای موجود دارند.
